一、标准依据

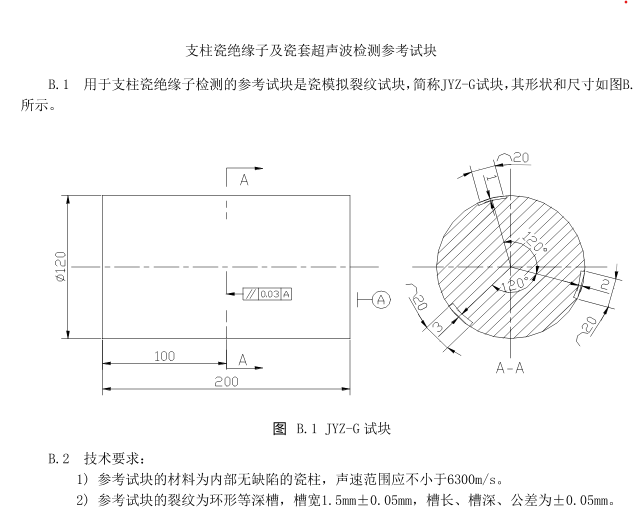

依据电力行业标准 DL/T 303《电网在役支柱瓷绝缘子及瓷套超声波检测》 附录 B 规范性规定，是电网瓷支柱绝缘子超声探伤专用标准试块。
二、基础参数

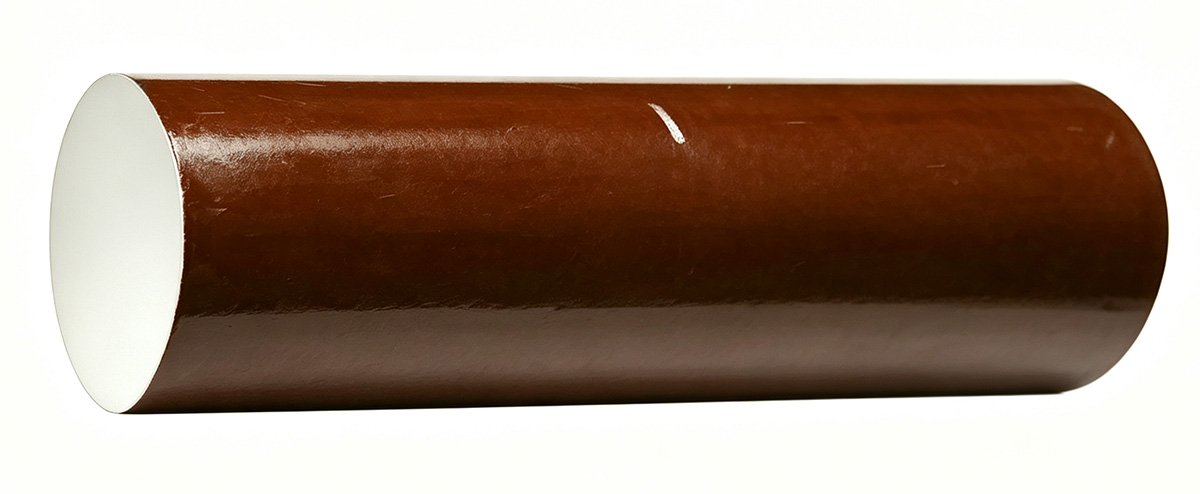

材质：致密无缺陷电瓷柱，材料声速≥6300m/s，与电网支柱瓷绝缘子材质声学性能完全匹配
外形规格：标准直径 Φ120mm，长度 200mm 圆柱形瓷件
人工缺陷：内部预制环形等深模拟裂纹槽，槽宽 1.5mm，配套多组不同深度人工裂纹，用来模拟瓷柱内部危险环向开裂缺陷
三、核心用途
探伤仪器校准 按 1:1 声程调节仪器扫描速度、时基线；
校准小角度爬波探头、瓷柱专用斜探头的零点、折射角度、灵敏度。
缺陷定量对比
现场检测支柱瓷绝缘子时，用试块人工裂纹回波高度，对比判定真实瓷柱裂纹深度、大小，实现缺陷分级。
系统性能校验
每次检测前校验探伤仪 + 探头整套系统的灵敏度、分辨力，保障在役瓷柱探伤结果统一、合规。
四、配套区分（同系列试块）
| 型号 |
名称 |
用途 |
| JYZ-G |
瓷柱对比试块 |
模拟裂纹，缺陷定量（核心参考试块） |
| JYZ-BXⅠ |
旋转校准试块 |
360° 校准 Φ120 瓷柱探头灵敏度、曲面耦合补偿 |
| JYZ-BXⅡ |
瓷套校准试块 |
大直径瓷套、套管探伤专用校准 |
五、适用场景
电网变电站、换流站支柱瓷绝缘子、棒形瓷柱、瓷套管的在役超声波无损检测，是电力行业瓷件探伤法定标准试块。
|
